输入

额定电压、频率

单相220伏级：单相220V，50Hz/60Hz；

三相380伏级：三相380V，50Hz/60Hz。

允许电压波动范围

单相220伏级：200～260V；

三相380伏级：320～460V。

输出

电压

0～输入电压

频率

0～600Hz

过载能力

150%额定电流 1 分钟

控制性能

控制方式

① 无PG矢量控制（支持同步和异步电机）；

② 有PG矢量控制（支持同步和异步电机）；

③ V/F控制；

④ 无PG转矩控制（支持同步和异步电机）；

⑤ 有PG转矩控制（支持同步和异步电机）；

⑥ 位置控制（支持同步和异步电机）。

速度控制精度

±0.5% 额定同步转速（无PG矢量控制）；

±0.1% 额定同步转速（有PG矢量控制）；

±1% 额定同步转速（V/F控制）；

调速范围

1：2000（有PG矢量控制）；

1：200（无PG矢量控制）；

1：50（V/F控制）。

起动转矩

1.0Hz：150% 额定转矩（V/F控制）；

0.25Hz：150% 额定转矩(无PG矢量控制)；

0Hz：180% 额定转矩（有PG矢量控制）。

速度波动

±0.3% 额定同步转速（无PG矢量控制）；

±0.1% 额定同步转速（有PG矢量控制）。

±5%  额定转矩（有PG矢量控制，有PG转矩控制）。

转矩响应

≤20ms（无PG矢量控制）；

≤10ms（有PG矢量控制）。

频率精度

数字设定：最高频率×±0.01%；

模拟设定：最高频率×±0.5%。

频率分辨率

模拟设定

最高频率的0.1%

数字设定精度

0.01Hz

外部脉冲

最高频率的0.1%

转矩提升

自动转矩提升；

手动转矩提升0.1～30.0%。

V/F曲线

（电压频率特性）

额定频率在5～600Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F、VF分离等6类曲线

加减速曲线

两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟

制动

能耗制动

三相22KW及以下功率段机型已内置制动单元，只需在（+）与PB之间加制动电阻；30KW及以上功率段机型

可选配内置制动单元，只需在（+）与PB之间加制动电阻，也可外接制动单元于（+）和（-）之间；

直流制动

起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s。

点动

点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0s可设置

多段速运行

顺利获得内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存

内置PID控制器

可方便的构成闭环控制系统

自动电压调整（AVR）

当电网电压变化时，能自动保持输出电压恒定

自动限流

对运行器件电流自动限制，防止频繁过流故障跳闸

载波调制

根据负载特性自动调整载波，随机载波等。

转速跟踪再启动

实现对旋转中的电机的无冲击平滑启动。

运行功能

运行命令给定通道

操作键盘给定、控制端子给定、通信给定，可顺利获得多种方式切换。

运行频率给定通道

主辅给定，实现一个主调节、一个微调控制。

数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可顺利获得多种方式随时切换。

捆绑功能

运行命令通道与频率给定通道可以任意捆绑，同步切换。

输入输出特性

数字输入通道

5路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz,可实现扩展端子。

模拟输入通道

2路模拟输入通道，AI1为0～10V输入，其中AI2可选4～20mA或0～10V或0～20mA输入。 可实现扩展端子。

脉冲输出通道

0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出。

模拟输出通道

1路模拟信号输出，AO通道可选0～20mA或0～10V可实现设定频率、输出频率等物理量的输出，可扩展至多路模拟输出。

特色功能

快速限流

硬件级的限流电路，最大程度限制变频器过流、更可靠运行。

单脉冲控制

适用于需要一键控制变频器起、停的场合，按一下起，再按一下停，再按一下又起，如此重复。此种用法简单可靠，

不易误操作。

定长控制

可实现定长控制

定时控制

定时控制功能：设定时间范围0.1Min～6500.0Min

虚拟端子

五组虚拟输入、输出IO，可实现简易逻辑控制

操作键盘

键盘显示

可显示设定频率、输出频率、输出电压、输出电流等多种参数。

按键锁定

实现对按键的部分或者全部锁定。

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护、

对地短路保护、端子保护、停电不停保护等。

环境

使用场所

室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。

海拔

低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）。

周围温度

-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)。

周围湿度

小于95%RH，无水珠凝结

振动

小于5.9米/秒²（0.6g）

存储温度

-40℃～+70℃

结构

防护等级

IP20

冷却方式

强制风冷

安装方式

壁挂式

EN750-2S0004B

177

145

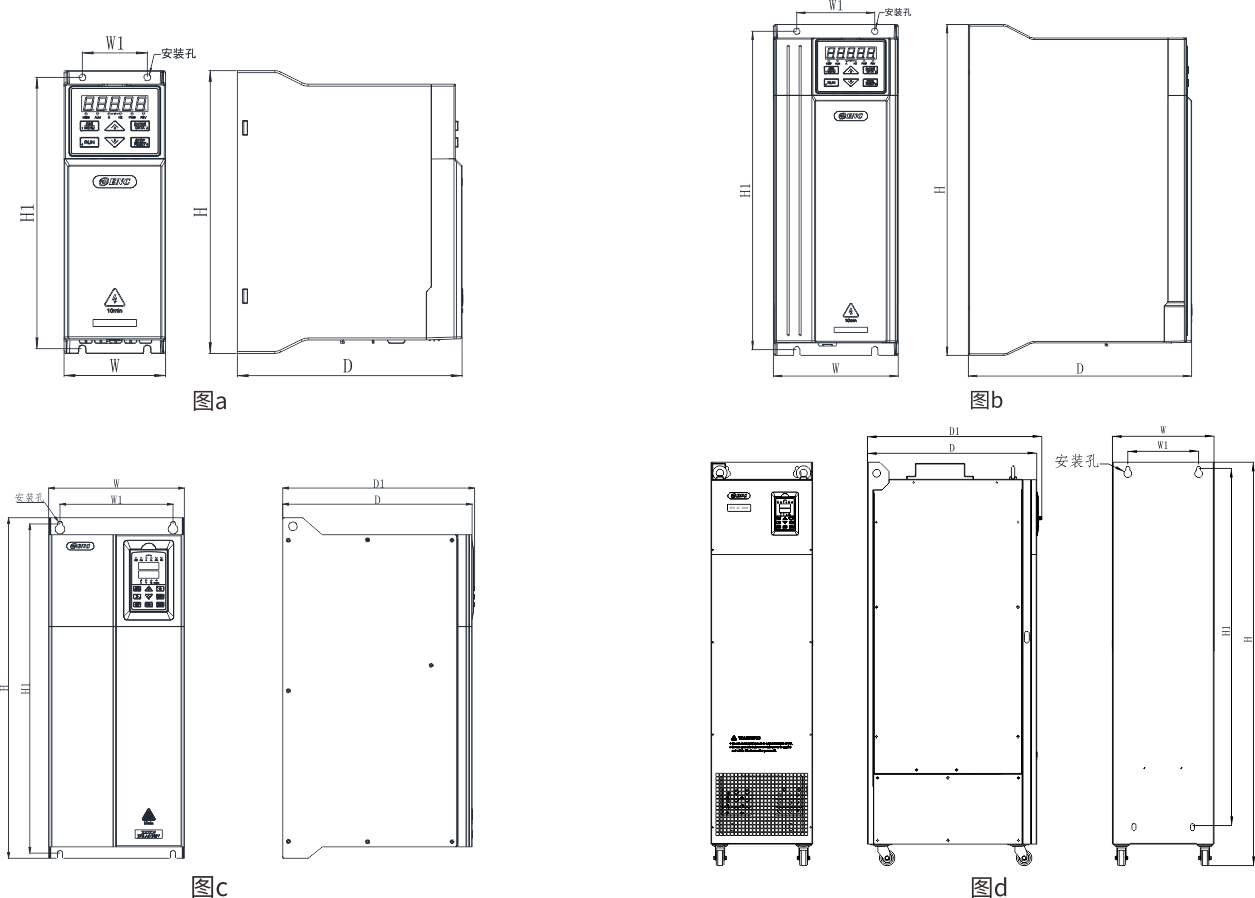

图a

EN750-2S0007B

EN750-2S0015B

EN750-4T0007B

EN750-4T0015B

EN750-4T0022B

EN750-2S0022B

75

210

166

48

210.5

-

φ5

EN750-4T0037B

EN750-4T0055B

100

242

180

71

232.5

-

φ6

EN750-4T0075B

EN750-4T0110B

120

320

214.7

75

308

-

φ6

EN750-4T0150B

EN750-4T0185B

142

408

225

110

394

-

φ6

图b

EN750-4T0220B

EN750-4T0300

172

466

230

142

452

-

φ9

EN750-4T0370

EN750-4T0450

225

550

315

185

530

319.5

φ7

240

600

335

200

580

339.5

φ9
